博士REXROTH内啮合齿轮泵结构分类
- 浏 览 量:752PGH2-2X/005RE07VU2
- 时 间:2023-05-25
- 城 市:上海市
博士REXROTH内啮合齿轮泵结构分类由于具有密封间隙补偿,因此在低速和低粘度情况下也可实现高效率适合较大的粘度和速度范围所有机座大小和规格之间可以任意组合可与内啮合齿轮泵、径向柱塞泵和外啮合齿轮泵组合使用
博士REXROTH内啮合齿轮泵结构分类
应用参数:
直线共轭内啮合齿轮泵,内外齿轮采用固定月牙板分开,齿轮采用直线共轭方式进行啮合。直线共轭内啮合齿轮泵其长寿命特性取决于耐磨性,内部机械表面及各功能零件之间有一层油膜保护层,几乎没有磨损,即使使用一般液压油,也不易磨损机件。另外,采用双极加*承压力差原理,在增加工作压力的同时,也改善了泵的工作条件,延长了泵的使用寿命。压力级分低压8Mpa、中压16 Mpa、高压32 Mpa三种。
装齿为渐开线轮齿系统。当啮合长度较大时,充液流量和压力波动较小;脉动速度减小降低了工作噪音。
的支撑块浮动式内啮合齿轮泵,内外齿轮均采用修正渐开线齿形,用活动月牙板将高、低压腔分开,并在径向形成压力补偿,使得内外齿齿顶与月牙板之间形成几无间隙的密封,轴向动补偿盘则轴向间隙的良密封,使得该泵的内泄漏减至。低压12Mpa、中压21 Mpa、高压33 Mpa。
PGH 型号液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。根据流体动力学安装的小齿轮轴将驱动内啮合齿轮。通过在吸油范围内打开的小齿轮轴和内啮合齿轮齿侧间隙吸入液压油并将其送入压力范围。吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分开。
PGH 类型液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。
它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、端盖、安装法兰、止动销及分段填充部件组成,分段填充部件包括:分段、扇形支撑体及密封辊)。
吸油和排油过程
根据流体动力学安装的小齿轮轴按所示旋转方向传动内啮合齿轮。
旋转过程中,吸油范围内容积会增加约 90°。欠压使液压油流入腔体中。
利用镰状的分段填充部件将吸油口和压力腔分开。在压力腔中,小齿轮轴的轮齿再次啮合在内啮合齿轮的轮齿间隙中。通过压力通道 (P) 将液体排出。

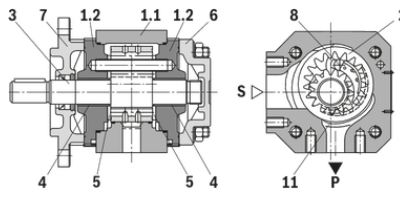

尺寸图:
