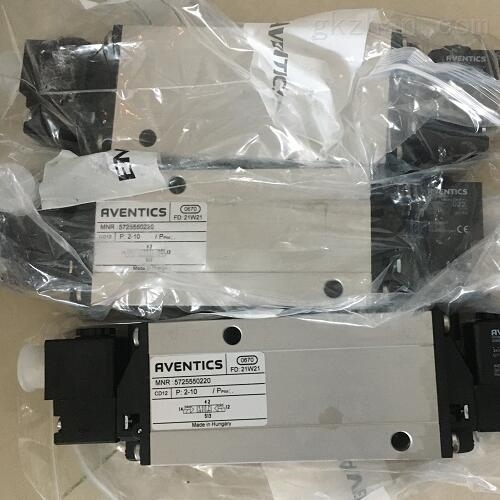

德国AVENTICS二位五通换向阀选型样本

  • 浏 览 量:835776070220
  • 时   间:2022-09-15
  • 城   市:上海市

德国AVENTICS二位五通换向阀选型样本
工作时借着阀外的驱动传动机构转动驱动轴,带动摇拐臂,启动阀板,使工作流体时而从左入口通向阀的下部出口,时而从右入口变换通向下部出口,实现了周期变换流向的目的。

德国AVENTICS二位五通换向阀选型样本

特点详情:

换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。是实现液压油流的沟通、切断和换向,以及压力卸载和顺序动作控制的阀门。靠阀芯与阀体的相对运动的方向控制阀。有转 阀式和滑阀式两种。按阀芯在阀体内停留的工作位 置数分为二位、三位等

阀的阀体由隔板分成两腔,每腔都有3个通道,中间为进油口,两端为出油口。阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了材料的利用率,缩短了生产周期,降低了成本。密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加工后抛光研磨,表面粗糙度Ra≤0.8μm。

这种变换阀在石油、化工生产中有着广泛的应用,在合成氨造气系统中最为常用。此外,换向阀还可作成阀瓣式的结构,多用于较小流量的场合。工作时只需转动手轮通过阀瓣来变换工作流体的流向

额定流量Qn1200 l/min

换向原理5/2

预控阀的宽度30 mm

阀门结构形式滑阀,正重叠

连接类型管式连接

复位装置带弹簧复位

工作电压DC24 V

电压偏差 DC-10% / +15%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

电气连接 极数3-針

压缩空气 接口 出口G 1/4


德国AVENTICS二位五通换向阀选型样本
